Pracujete ve stavebnictví nebo těžkém průmyslu? Nedáte dopustit na večerní sledování zvěře v klidném lesíku za domem? Obě tyto, na první pohled zcela nesouvisející činnosti, mohou mít něco společného – uplatnění termokamery. Vždyť vědět o teplotě materiálu nebo těla zvířete se vyplatí.
Profesionální termokamera s funkcí překrývání termálního a reálného obrazu, širokou teplotní citlivostí a odolnou konstrukcí pro diagnostiku v průmyslu i stavebnictví.
Odolná termokamera s rozlišením 256 × 192 px, teplotním rozsahem až 550 °C, výdrží 12 hodin a stupněm krytí IP54 pro profesionální použití v terénu.
Miniaturní USB modul, který promění telefon nebo počítač v plnohodnotnou termokameru s překvapivě vysokým rozlišením a širokým teplotním rozsahem.
Nejlepší termokamery

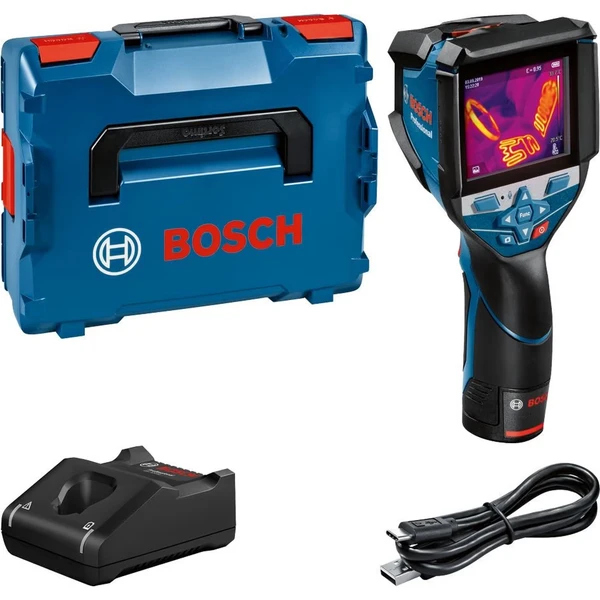

Bosch GTC 600 C Professional – Nejlepší termokamera na trhu
Rozlišení snímače: 256 × 192 | Teplotní rozsah: -20–600 °C | Zorný úhel: neuvedeno | Výdrž: neuvedeno | Připojení k PC: USB-C, Wi-Fi | Přibližná cena: 38 000 Kč
- Kombinace termálního a reálného obrazu
- Vysoký teplotní rozsah
- Wi-Fi konektivita
- Flexibilní způsob napájení
- Ochrana IP53 a proti nárazům
- Vysoká cena
S modelem Bosch GTC 600 C Professional se pohybujeme v kategorii profesionálních termokamer. Tato termokamera je určena pro náročné uživatele v průmyslu, stavebnictví a diagnostice.
Termokamera disponuje infračerveným senzorem s rozlišením 256 × 192 pixelů, což poskytuje 49 152 měřících bodů. Oceňujeme především praktickou metodu snímku ve snímku, která překrývá termální a reálný obraz pro snadnější lokalizaci naměřených hodnot. Kamera bez problémů stanoví teplotu v rozsahu od -20 °C do 600 °C, což je dostatečné pro většinu profesionálních aplikací.
Mezi přednosti patří 3,5″ displej pro pohodlné sledování a vyhodnocování teplotních vzorů přímo na místě. Uživatelé jistě ocení možnost bezdrátového přenosu dat přes Wi-Fi a snadnou správu termosnímků pomocí aplikace Bosch Thermal a GTC Transfer Software.
Zařízení nabízí flexibilní napájení – můžete volit mezi 12V Li-Ion akumulátorem nebo běžnými alkalickými bateriemi. Díky stupni krytí IP53 je kamera chráněna proti prachu a stříkající vodě, zároveň odolá i pádu z výšky až 2 metrů.
Cena termokamery je vyšší, což ale odpovídá profesionální kategorii a značce. Pro ty, kdo potřebují spolehlivý nástroj pro identifikaci tepelných úniků, diagnostiku zařízení nebo monitorování různých oblastí, je Bosch GTC 600 C Professional solidní a odolnou volbou.
Rozlišení snímače: 256 × 192 px | Teplotní rozsah: -20 až 550 °C | Zorný úhel: neuvedeno | Výdrž: 12 hodin | Připojení k PC: USB-C | Přibližná cena: 12 900 Kč
- Velmi široký teplotní rozsah až 550 °C
- Vysoká tepelná citlivost 0,05 °C
- Dlouhá výdrž baterie
- Čtyři zobrazovací režimy
- Stupeň krytí IP54
- Odolnost pádu z 2 metrů
- Integrované LED světlo
- Profesionální analytický software
- Aplikace v češtině
- Nižší rozlišení snímače

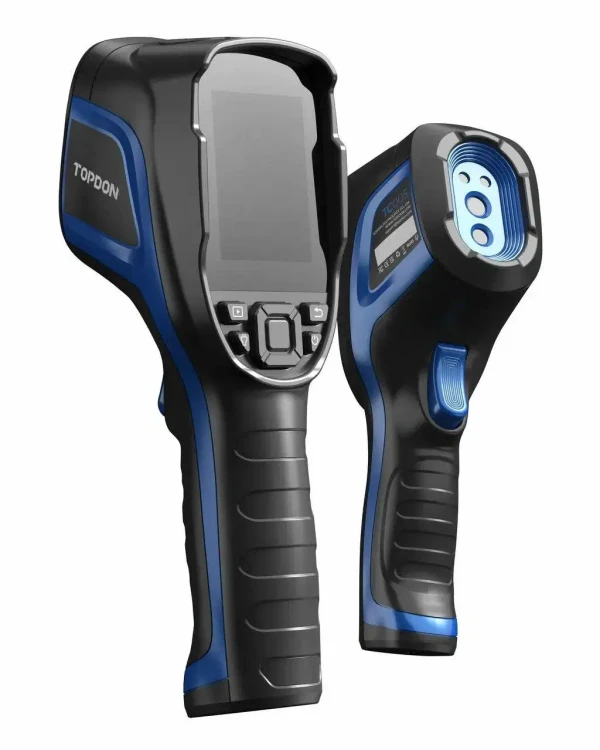

Potřebujete termokameru, která vydrží v terénu i na stavbě? Topdon TC005 nabízí solidní výkon za rozumnou cenu s odolností IP54 a výdrží 12 hodin na jedno nabití.
Rozlišení 256 × 192 px poskytuje dostatečně detailní obraz pro identifikaci problémových míst. Tepelná citlivost 0,05 °C umožňuje rozlišit i nejmenší teplotní rozdíly, takže odhalíte netěsnosti, přehřívající se komponenty nebo tepelné mosty v konstrukcích. Teplotní rozsah od -20 do 550 °C pokryje většinu běžných i náročnějších aplikací od klimatizací po průmyslové kotle.
Čtyři zobrazovací režimy zahrnují tepelné zobrazování, duální světlo, viditelné světlo a obraz v obraze. 2megapixelová kamera ve viditelném světle umožňuje překrývající se snímky pro lepší orientaci v terénu. Barevný displej s Pseudo-Color Display poskytuje přehledné zobrazení teplotních map.
Stupeň krytí IP54 chrání proti prachu a vodě, odolnost pádu z 2 metrů znamená, že kamera přežije běžné nárazy při práci. Integrované LED světlo vysvítí prostor při práci ve tmě bez nutnosti dalšího zdroje světla. Ergonomická rukojeť zajistí pohodlné držení při dlouhém používání.
Profesionální analytický software v češtině umožňuje ukládat a analyzovat data v PC. Projekce obrazu v reálném čase na monitor počítače usnadňuje práci při detailnějším zkoumání. USB-C port zajišťuje moderní konektivitu.

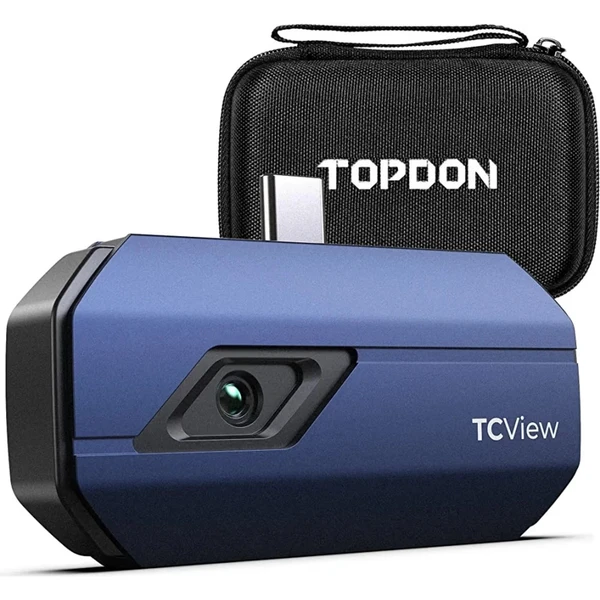

Topdon TCView TC001 – Kapesní termální kamera
Rozlišení snímače: 256 × 192 | Teplotní rozsah: -20–550 °C | Zorný úhel:: neuvedeno | Výdrž: – | Připojení k PC: USB-C | Přibližná cena: 6 500 Kč
- Extrémně kompaktní rozměry
- Široký teplotní rozsah
- Připojení k telefonu nebo PC
- Velmi příznivá cena
- Vysoká tepelná citlivost
- Chybí vlastní displej
- Závislost na externím zařízení
TOPDON TCView TC001 představuje zcela jiný přístup k termálnímu snímání. Nejde o samostatnou termokameru, ale o USB modul, který promění váš chytrý telefon nebo počítač v plnohodnotnou termokameru.
I přes svou miniaturní velikost a hmotnost pouhých 29 g nabízí překvapivě dobré rozlišení 256 × 192 pixelů, které poskytuje dostatek detailů pro většinu běžných aplikací. Impozantní je také široký teplotní rozsah od -20 °C do 550 °C, který výrazně převyšuje možnosti mnoha dražších kompaktních termokamer.
Modul se připojuje prostřednictvím USB-C konektoru a díky dedikované aplikaci TCView můžete na displeji telefonu nebo počítače vidět termální snímky v reálném čase. Aplikace navíc umožňuje pokročilé funkce jako je měření teploty ve vybraných bodech, na přímkách nebo v oblastech, vytváření teplotních grafů nebo nastavení 10 různých barevných palet.
Vynikající je také tepelná citlivost 50 mK, díky které dokáže rozlišit i velmi malé teplotní rozdíly. Odolné hliníkové pouzdro vydrží pád z výšky 1 metru, takže se nemusíte obávat běžného zacházení v terénu. Hlavní nevýhodou je nutnost mít vždy po ruce kompatibilní chytré zařízení s nainstalovanou aplikací. Vzhledem k výrazně nižší ceně oproti samostatným termokamerám je TOPDON TCView TC001 skvělou volbou pro domácí kutily, techniky i profesionály, kteří ocení mobilitu a hledají cenově dostupné řešení.
Seek Thermal RevealPro – Citlivá termokamera za slušnou cenu
Rozlišení snímače: 320 × 240 | Teplotní rozsah: -40–330 °C | Zorný úhel: 32° | Výdrž: 4 hodiny | Připojení k PC: USB | Přibližná cena: 25 500 Kč
- Levná termokamera
- Dostatečné rozlišení snímače
- Rozumná citlivost
- Slabší teplotní rozsah
Potřebujete pořádně prozkoumat elektroniku na staveništi nebo u domácích spotřebičů? Trávíte dlouhé hodiny na posedu pozorováním zvěře? Jistě vás zaujme provedení prvního modelu našeho přehledu, jímž je Seek ThermalPro FF RQ-EAAX.
Velikou výhodou je variabilní nastavení tepelného rozsahu a modulace. Dobré rozlišení snímače a obrazovky zajistí kvalitní obraz pozorované plochy. Bez větších obtíží rozeznáte kontury všech objektů v dosahu. Citlivost plně dostačuje k rozlišení teplot lišících se o jednotky až desítky stupňů. Třešničkou na dortu je interní paměť o kapacitě 4 GB a praktické rozměry, díky nimž kameru zkrátka vezmete s sebou v kapse.
Počítejte s tím, že cena odpovídá rozsahu. Jestliže potřebujete měřit žhavé kusy v těžkém provozu, neobstojíte. Pro drobnější úkony v domácnosti nebo volný čas však zcela postačuje.
Jestliže nepotřebujete to nejlepší na trhu, a naopak pátráte hlavně podle poměru cena/výkon, jste na správném místě. Infrakamera seek ThermalPro FF RQ-EAAX odvede svou práci bez větších problémů.
FLIR C3-X – kompaktní termokamera
Rozlišení snímače: 80 × 60 | Teplotní rozsah: -10–150 °C | Zorný úhel: 41° | Výdrž: 2 hodiny | Připojení k PC: Wifi, USB | Přibližná cena: 15 400 Kč
- Kompaktní rozměry
- Snadná obsluha
- Snadné připojení k PC
- Rozsáhlá podpora
- Nízký rozsah
- Horší rozlišení
FLIR C3-X ztělesňuje velmi zajímavou variantu pro všechny odborníky pracující v nižších teplotách. Jde o vůbec nejmenší termokameru na trhu, která svou velikostí připomíná chytrý telefon.
Kromě toho stojí za zmínku skutečně jednoduché ovládání infrakamery, které s trochou cviku zvládnou i laici. Významnou devízou infrakamery je i možnost připojení k PC prostřednictvím Wi-Fi, díky čemuž lze zasílat snímky mapující situaci online. Nezapomínáme ani rozsáhlou podporu ze strany výrobce, jenž se snaží rychle a ke spokojenosti vyřešit všechny obtíže i dotazy.
Připravte se však, že technické specifikace nejsou žádná sláva. Maximální rozpoznatelná teplota Flir kamery činí 150 °C, cokoliv nad touto hranicí již nezměříte. Radost neudělá ani horší rozlišení snímače, na němž se zkrátka měřené objekty budou někdy ztrácet nebo splývat do jednoho obrazce.
Vyžadujete-li především perfektní mobilitu, jste na správné místě. Aby jí dosáhli, udělali tvůrci několik výrazných kompromisů, s nimiž zkrátka musíte počítat.
Testo 868 – špičková termokamera
Rozlišení snímače: 320 × 240 | Teplotní rozsah: -30–650 °C | Zorný úhel: 34° | Výdrž: 4 hodiny | Připojení k PC: USB | Přibližná cena: 38 700 Kč
- Perfektní kvalita zobrazení
- Výrazný teplotní rozsah
- Dlouhá výdrž
- Citlivost
- Vysoká cena
Pomalu, ale jistě vstupujeme do světa profesionálních pomocníků. Jedním z nich je termokamera Testo 868, jenž je navržen s ohledem na potřeby průmyslových a stavebních podniků.
V prvé řadě hodnotíme pozitivně vynikající kvalitu obrazu. Snímač s rozlišením 320 × 240 je navíc obohacen o technologii super rozlišení, jež výslednou úroveň ještě o něco málo vylepšuje. Infrakamera bez větších problémů stanoví teplotu až do hranice 650 stupňů, což již představuje opravdu zajímavé číslo. Baterie vydrží přes 4 hodiny, takže se nemusíte obávat výpadků v průběhu práce. Samozřejmostí je i vysoká citlivost, termokamera rozliší odchylky okolo 0,12 °C.
Každá legrace něco stojí. Počítejte s tím, že za pořízení profesionálního modelu zkrátka zaplatíte nemalé peníze. Jestliže na tom ovšem stojí a padá vaše podnikání nebo zaměstnání, patrně oněch 40 000 korun rádi obětujete.
Termokamera Testo 868 je perfektní volbou pro ty nejnáročnější klienty očekávající výrazný rozsah teplot a celkově provedení na úrovni.
Nejprodávanější termokamery
Jak vybrat termokameru
Aby pro vás první použití termokamery nebylo spojeno s rozčarováním, doporučujeme věnovat náležitou pozornost hned několika podstatným parametrům. V prvé řadě sledujte provedení snímače a jeho rozlišení, stejně jako teplotní rozsah, jež je zařízení schopno změřit. Neméně důležitou roli sehrávají i citlivost spolu se zorným úhlem a ohniskovou vzdáleností. Své využití naleznou i různorodé aplikace, jimž taktéž věnujeme samostatnou pasáž.
Rozlišení snímače termokamery
K čemu vám bude termokamera, když na ní uvidíte jen rozmazané šmouhy? Patrně k ničemu, proto věnujte volbě optimálního rozlišení snímače odpovídající pozornost. Stejně jako u jakéhokoliv jiného druhu obrazovky je tento parametr udávaný v pixelech, přičemž poměr stran je vždy 4:3, což je standard dobře známý ze starších televizorů.
Podle toho, zda vybíráte termokamery pro amatérské nebo profesionální využití, vybírejte rozlišení jeho snímacího zařízení. Více informací nabízí následující tabulka:
| Řada termokamer | Dostupná rozlišení (v pixelech) |
|---|---|
| Amatérská | 80 × 60 120 × 90 |
| Střední | 160 × 120 225 × 165 240 × 180 |
| Profesionální | 260 × 195 320 × 240 640 × 480 |
Na pultech obchodů ještě mnohdy naleznete přístroje se super rozlišením. Množství pixelů je sice stejné jako u profesionálních zařízení, použitím unikátních technických vychytávek se ovšem daří zabezpečit výrazně vyšší kvalitu obrazu.
Teplotní rozsah infrakamery
Pozorujete rádi zvěř v přírodních podmínkách? Potom asi nepotřebujete širokou škálu teplot. Jestliže však řídíte stavební činnost nebo fabriku, dobře víte, že mnoho materiálů dosahuje optimálních vlastností jen za konkrétních teplot a příhodný interval je velmi často poměrně úzký. I z toho důvodu doporučujeme věnovat tomuto kritériu odpovídající pozornost.
Poslouží nám podobná tabulka jako v minulém případě, neboť oba parametry bývají u jednotlivých řad shodné. Jestliže máme profesionální termokameru s rozlišením 640 × 480, je navýsost pravděpodobné, že umožní sledování výrazně širší škály teplot, než amatérský kus se snímačem 80 × 60.
| Řada termokamer | Teplotní rozsah |
|---|---|
| Amatérská | Do 250 °C |
| Střední | Do 650 °C |
| Profesionální | Do 1 250 °C |
Během nákupu počítejte s tím, že cena termovizní kamery se odvíjí od úrovně zobrazení a rozsahu měřitelných teplot. Proto jim věnujte náležitou péči a vybírejte jen takovou infra kameru, jejíž vlastnosti využijete.
Citlivost termokamery
Je fajn mít k dispozici infračervenou kameru zvládající změřit obrovský teplotní rozsah, a navíc výsledek předložit ve vysokém rozlišení. Co když však potřebujete změřit rozdíl v hodnotě pouhých několika stupňů Celsia? Pátrejte po dostatečně citlivém přístroji, jenž vám poskytne detailní přehled o jednotlivých teplotách. Ne vždy si totiž vystačíte s přibližným zaokrouhlením.
Vaší velkou výhodou je, že citlivost bývá úměrná rozlišení. Jestliže tedy perfektně rozeznáte jednotlivé objekty na displeji, budete mít i detailní přehled o jejich teplotách. Takto ovšem fungují pouze modely renomovaných výrobců. U neznámých značek buďte opatrní, navštivte kamennou prodejnu a vyžádejte si praktický test.
Zorný úhel a ohnisková vzdálenost
Ať už vybíráte dalekohled, foťák nebo kameru jakéhokoliv druhu, nikdy nemůže chybět dvojice vzájemně provázaných parametrů – zorný úhel a ohnisková vzdálenost. Jejich hodnoty udávají, jak velkou plochu termokamera zabere a v jakém detailu.
Zorný úhel udává, kolik toho vlastně vidíme. Standardně dosahuje rozmezí od 24° do 55° a klesá s přiblížením, tedy se zvětšující se ohniskovou vzdáleností. Logika totiž velí, že čím větší detail potřebujeme, tím méně širé plochy se na displeji zobrazí.
Druhým do party je tzv. ohnisková vzdálenost někdy též označována jako vzdálenost zaostření. Škála výběru se liší podle zvolené kategorie zařízení. Zatímco u základních modelů můžete vybírat mezi 0,15 m a 0,45 m minimální zaostřovací vzdálenosti, střední třída již dovoluje na této škále manuálně ostřit podle potřeby v širším rozsahu, často od 0,15 m až do nekonečna. Profesionálové jistě ocení možnost nákupu několika dostupných objektivů s různými ohniskovými vzdálenostmi (např. 14 mm pro širokoúhlé záběry nebo 76 mm pro teleobjektivy), jejichž vlastnosti se liší dle toho, co je zrovna zapotřebí.
Moderní termokamery dnes často nabízejí i automatické zaostřování, což značně usnadňuje práci v terénu. Některé pokročilé modely také umožňují kontinuální zaostřování pro rychlé přechody mezi různě vzdálenými objekty.
Konektivita termokamery
Moderní termokamery nabízejí různé možnosti připojení, které výrazně rozšiřují jejich funkcionalitu. Zatímco starší modely spoléhaly především na připojení přes USB kabel, novější termokamery jsou vybaveny bezdrátovými technologiemi:
- Wi-Fi konektivita umožňuje okamžitý přenos dat do mobilních zařízení nebo počítačů bez nutnosti kabelového propojení. Díky tomu můžete sdílet termogramy v reálném čase nebo je okamžitě analyzovat v příslušných aplikacích.
- Bluetooth připojení je užitečné zejména pro propojení s dalšími měřicími přístroji nebo pro rychlý přenos dat na krátké vzdálenosti s nízkou spotřebou energie.
Tyto možnosti konektivity jsou klíčové pro efektivní využití softwarových nástrojů a aplikací popsaných v následující kapitole. Při výběru termokamery proto zvažte i dostupné možnosti připojení, které mohou významně ovlivnit praktické využití zařízení v terénu.
Aplikace termo kamery
Aby naměřené údaje k něčemu byly, patrně si je budete potřebovat zapamatovat nebo zapsat. Jestliže provádíte řadu kontinuálních měření, oceníte společníka, jenž vám sám připraví prakticky přehled naměřených hodnot, na jejichž základě provedete potřebná opatření.
Programy jako Workswell, Flir Tools nebo Fluke Smartview umožňují podrobnou analýzu a zpracování termografických dat. Zkrátka si je nainstalujete do počítače, notebooku a kameru připojíte prostřednictvím USB portu, Wi-Fi nebo Bluetooth. Tvorba statistik je záležitostí několika desítek minut.
V současnosti je však stále populárnější využití mobilních aplikací, které nabízejí velkou část funkcí desktopových programů přímo v terénu. Výrobci jako FLIR, Testo, Fluke nebo Seek nabízejí své vlastní mobilní aplikace (např. FLIR Tools Mobile, Testo Thermography App), které umožňují:
- Okamžité stažení a prohlížení snímků přímo v terénu
- Základní analýzu a editaci termogramů na místě
- Rychlé sdílení výsledků prostřednictvím e-mailu nebo jiných komunikačních kanálů
- Vytváření jednoduchých reportů přímo v mobilním zařízení
- Živý přenos obrazu z termokamery na displej telefonu nebo tabletu
Nejnovější generace termokamer také nabízí integraci s cloudovými službami, což přináší další výhody:
- Automatická záloha naměřených dat
- Přístup k termogramům z jakéhokoliv zařízení a místa s internetovým připojením
- Pokročilé nástroje pro analýzu dat v cloudu
- Možnost týmové spolupráce v reálném čase
- Dlouhodobé ukládání historických dat pro porovnávání změn v čase
Při výběru termokamery tedy zvažte nejen hardwarové parametry zařízení, ale i ekosystém softwaru a služeb, který s kamerou získáte. Kvalitní software může výrazně rozšířit možnosti využití vašeho zařízení a zjednodušit každodenní práci s termografickými daty.
Bateriová výdrž a napájení
Při výběru termokamery pro práci v terénu je bateriová výdrž jedním z klíčových parametrů, který často rozhoduje o praktické použitelnosti zařízení. Kvalitní termokamera by měla vydržet celou pracovní směnu bez nutnosti dobíjení.
Většina moderních termokamer je vybavena lithium-iontovými akumulátory, které nabízejí:
- Výdrž v rozmezí 4-8 hodin kontinuálního provozu u běžných modelů
- Možnost rychlého dobíjení (některé modely dosahují 80% kapacity již za 45 minut)
- U profesionálních modelů možnost výměny baterie za provozu (hot-swap)
Při výběru zvažte dostupnost náhradních baterií a způsob jejich dobíjení. Některé termokamery umožňují nabíjení přes standardní USB konektor, což je výhodné při práci v terénu, kde můžete využít powerbanku nebo nabíječku v automobilu. Profesionální modely často nabízejí i možnost externího napájení pro dlouhodobá měření nebo monitoring.
Bateriová výdrž může být výrazně ovlivněna způsobem používání – častý záznam videa, vysoký jas displeje nebo aktivní Wi-Fi připojení mohou spotřebu energie významně zvýšit. Proto je vhodné před nákupem ověřit výdrž baterie v podmínkách, které odpovídají vašemu plánovanému využití.
Odolnost termokamery
Při práci v terénu, průmyslovém prostředí nebo na stavbách je důležitým faktorem také fyzická odolnost termokamery. Moderní termokamery proto nabízejí různé stupně ochrany proti nepříznivým vlivům:
- IP krytí: udává odolnost proti vniknutí prachu a vody. Běžný standard u profesionálních modelů je IP54 až IP67, kde vyšší číslo znamená lepší ochranu. Například IP65 zajišťuje prachotěsnost a ochranu proti tryskající vodě z různých směrů.
- Odolnost proti nárazům: kvalitní termokamery jsou testovány na pády z výšky 1-2 metry na betonový povrch. Některé modely jsou vybaveny gumovými ochrannými prvky nebo speciálními pouzdry.
- Teplotní odolnost: rozsah pracovních teplot, ve kterých je zařízení schopno spolehlivě fungovat (typicky od -15°C do +50°C u profesionálních modelů).
Tyto parametry jsou zvláště důležité pro uživatele pracující v náročných podmínkách jako jsou stavby, průmyslové provozy či venkovní inspekce. Při výběru termokamery proto zvažte i prostředí, ve kterém budete zařízení používat, a tomu přizpůsobte požadavky na její odolnost.
